電爐布袋除塵器的特點:
電爐在生產中會產生大量的煙塵,嚴重的污染了生產現場和廠區的自然環境, 重要的是直接危害了操作工人的身體健康,為了崗位條件和廠區的自然環境。
單位現有3套2噸電爐,考慮到操作工人的人身健康及響應 號召,現準備為其電爐配備一套濕式除塵系統,電爐在生產工作時其主要塵點為電爐在冶煉及倒料時產生的煙塵,由于除塵器是除塵系統中的關鍵設備,它的工況效果,直接影響到整個系統的成敗,因此,對除塵器的設計、制造、安裝、調試和運行等每一個環節都需要安排。
電爐布袋除塵器具有壓縮空氣清灰、外濾式除塵、清灰效果好、過濾區全封閉、維護檢修機外執行、操作方便等特點。
電爐布袋除塵器提升閥和旁通閥為薄板型結構。兩閥由氣缸控制,閥門汽缸主要部件選用產品,二位五通電磁閥電壓等級為24v。整套閥門結構簡單、,啟閉,關閉時能達到零泄露要求,通過PLC能控制一個或多個同時工作,關閉一個或多個倉室用于離線清灰、離線檢修。
電爐布袋除塵器提升閥及手動切換閥關閉時,能該倉室的離線,實現了除塵器工作狀態下的單倉檢修(手動切換閥亦可兼作調節進風量之用),提升閥上的限位裝置可使操作人員即使檢測其運行狀況。
電爐布袋除塵器的結構:
1)本體:它由上箱體、中箱體、灰斗組件、檢修門、支架等組成,對于本體,我們在設計上以 不利的荷載組合進行強度設計;采用Q23板材制作。

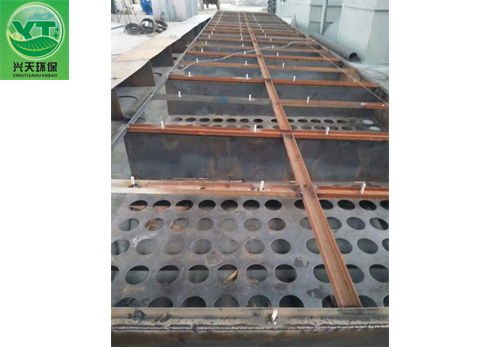

2)收塵、過濾系統:主要由除塵器布袋、除塵器骨架、花板組件、進風分配系統組成。
3)噴吹清灰、卸灰系統:主要由輸氣管路、電磁脈沖閥、噴吹管組件及手動插板閥等組成。
4)除塵布袋采用φ133X2500mm標準規格,材質采用氟美斯針刺氈。
5)電爐布袋除塵器采用外濾式,布袋除塵器的除塵布袋利用彈簧漲圈與花板聯接,形成了干凈空氣與含塵氣體的分離。
6)在清灰時由控制脈沖控制儀發出脈沖信號給電磁脈沖閥,通過噴吹管噴出壓縮空氣,使除塵布袋徑向變形抖落灰塵。
7)電爐布袋除塵器頂部設檢修門,用于檢修和換袋(除塵器的維、檢修、換袋工作僅需在機外就可執行,不必進入除塵器內部)。
8)電爐布袋除塵器配置進風分配系統及濾袋固定框,地使進入除塵器的含塵氣體均勻地分布到每個濾袋,濾袋固定框的使用,地防止了清灰過程中濾袋間的碰撞和磨擦,有利于濾袋使用壽命的延長。
9)電爐布袋除塵器控制系統采用手動與自動兩種控制。
